C=Foorumi

Tekasin TOD kellopiirin kuusnepalle. Tällä saa TOD kellon tikittämään vaikka käyttää vain DC jännitteen antavaa virtalähdettä.
Teko-ohjeet löytyy plokista http://pasilassila.blogspot.fi/2016/08/5060hz-tod-clock.html

Tuli askarreltua kokeeksi ja pienempien lasten iloksi pad-ohjain. Kytkimistä voi valita napin toiminnon joka on joko tulitus tai hyppy (ylös).
Aihiona oli halpa dogbone USB ohjain eBaysta ja Atari/Sega ohjaimen jatkokaapeli.

Viikonlopun pelisessioita varten piti saada pikaisesti tehtyä nelinpeliadapteri.
Seurasin Protonvisionin ohjeita
Laitoin lisäksi ylösvedot 74LS257 joystick sisääntuloihin ja 5V linjan joystick portteihin. 5V linja mahdollistaa mm. autofiren toiminnan. Valmiin palikan olisi saanut halvalla mutta oli kiire saada, joten tein itse. User port liittimen lainasin VIC-1011A modulista.

Nyt on mahdollisuus saada uusia C-mallin koteloita eri väreissä. Olisi hienoa jos leipälaatikon muotit ilmestyisivät jostain.
https://www.kickstarter.com/projects/1670214687/original-commodore-64c-computer-housing-in-new-coo

Olisiko kenelläkään joutilaana C128 virtalähdettä?
Minulla on kone ilman virtalähdettä.

Kelpaa myös hajonnut C128 tai Amiga virtalähde. Saan siitä liittimen ja virtakaapelin tee-se-itse versiota varten.

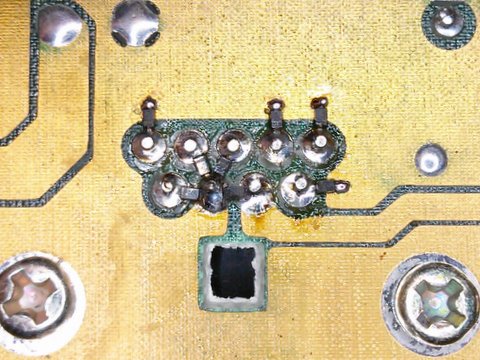

Kokeilin eilen juottaa paikalleen ESD TVS diodeja. Uuden emon joystick porttiin meni näppärästi. Pitää tässä kun ehtii juotella myös muihin portteihin ja myös vanhan mallin emolevyyn.

Hajoitin aikoinaan ekasta C64C mallista CIA piirin ohjainportin ESD paukun takia.
http://pasilassila.blogspot.fi/2014/06/c64-esd-protection-first-attempt.html

Oisko ideoita miten laittaa JiffyDOS kytki nätisti poraamatta koteloa?
User portin sisään piiloon?

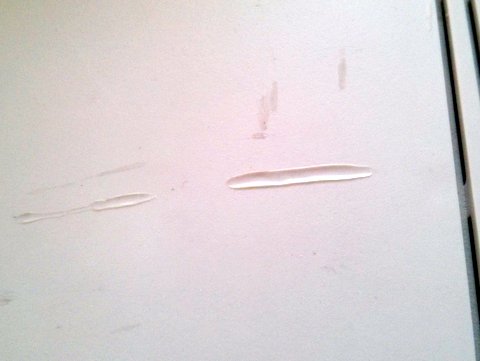

Olen ostanut joitakin C= laitteita joissa on ikäviä sulamisjälkiä koteloissa. Aivan kuin joku olisi vetänyt juotoskolvilla viivan.
Tällaiset jäljet tulee siitä että koteloa vasten on ollut kaapeli. Kaapelien vaippa on yleensä PVC:tä. PVC on luonnostaan kova muovi. Sen saa pehmeäksi sekoittamalla muoviin ftalaattia, joka on PVC:n pehmenninkemikaali. Jos kaapeli on ABS tai PVC koteloa vasten niin ajan mittaan ftalaatti voi sulattaa myös kovaa koteloa. Kannattaa siis säilyttää kaapelit erikseen tai laittaa väliin esim. paperia tai muovipussin.

Olen onnistunut sulattamaan useita eri muovilaitteita heittämällä laitteen päälle siniset PCV pintaiset hanskat (tällaiset http://www.glovesnstuff.com/_0_0_419FE.jpg)

Avataampa tännekin tällainen säie.
Nämä tuli tänään vahingossa Hollannista postitettuna. Tavaran arvon takia ei kannatanut lähettää takaisin vaan lähettäjä ehdotti suoraan että saan pitää

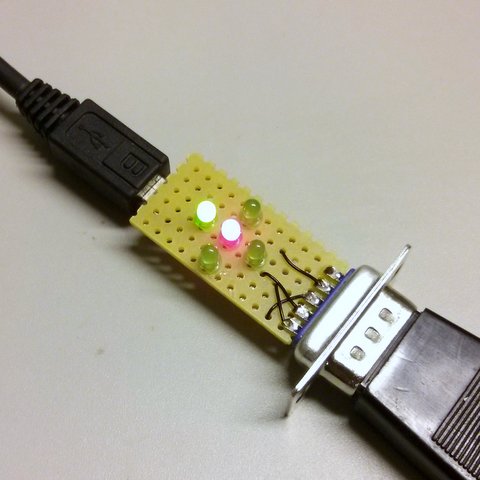

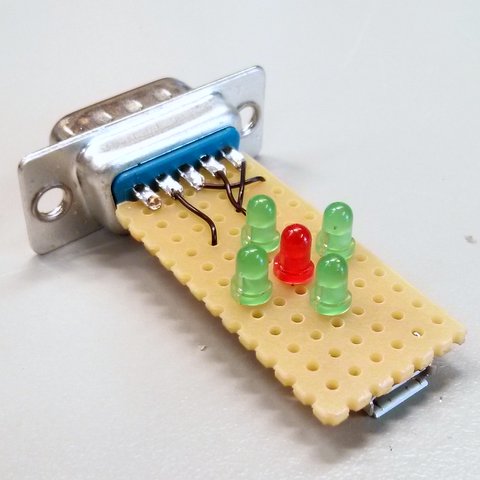

Tämmöinen joystick testeri tuli rakennettua. Ledit syttyy kun vääntelee joystickiä tai painelee fire-nappia. Virrat ottaa micro-USB kaapelista (laturi tai pc).
Ostin aikoinaan aika ison läjän viallisia joystickejä niin pitää alkaa niitä korjailemaan ja tämä nopeuttaa ja helpottaa hommaa. Jospa noi TAC2:et ja ZipStickit sais kuntoon...

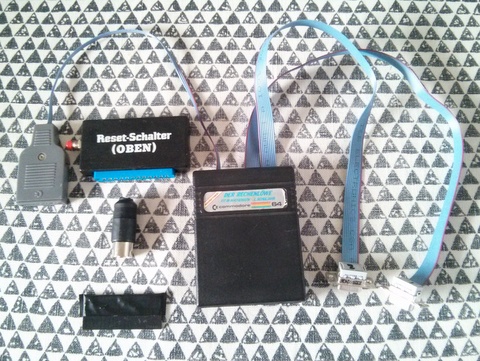

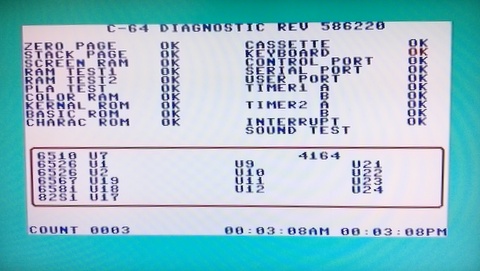

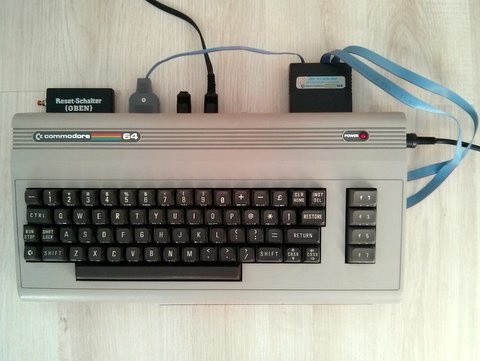

Sain joku aika sitten valmiiksi diagnostiikkamodulin. Saksankielinen matikkamoduli sai toimia uhrina. Vaihdoin EPROMin ja laitoin jumpperit oikeaan asentoon. Malliskemasta poiketen laitoin kaiken oheiselektroniikan modulin sisään. Lisädonglet oli helppo tehdä piikkirimavastakkeesta, joutilaasta resetmodulista, IEC liittimestä ja sököstä kasettiasemasta talteen otetusta liittimestä. Näppäimistödonglen voi jättää kytkemättä kunhan painaa alas napit W D M 8 DEL : UP_ARROW ja RUN/STOP. Kätevää sinetöidyille koneille.
Lähteenä käytin tätä sivua http://ist.uwaterloo.ca/~schepers/diagnostic.html

Otsikon mukainen tulostin odottaa postissa muun sälän ohessa.
Onko kenelläkään tietoa:
-mistä saa mustenauhaa?
-syökö toi vain sivusta rei'itettyä paperia vai kelpaako myös A4?

Myyn tuon todennäköisesti pois kun en itselle keksi käyttöä. Mitähän tuolla on arvoa?

Ja kuva paketista jonka ostin:
http://plazma.kapsi.fi/pictures/temp/C64_pack.jpg
